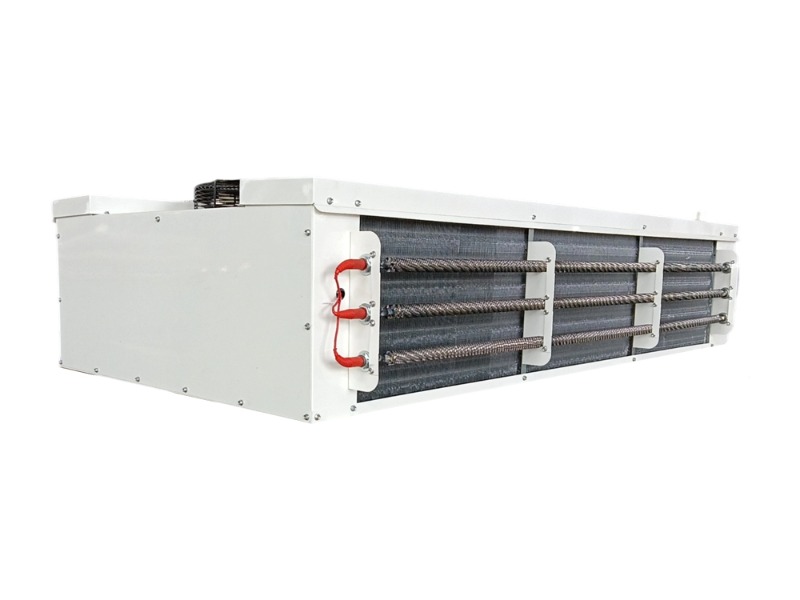

Was sind die Hauptmerkmale von Kühlraumverdampfern für die Energieeffizienz?

In modernen Kühlsystemen ist Energieeffizienz keine optionale Verbesserung mehr, sondern eine Grundvoraussetzung. Unter allen Komponenten in einem Kühllager ist die Kühlraumverdampfer Spielt eine entscheidende Rolle bei der Bestimmung des Gesamtstromverbrauchs und der Systemleistung. Durch die Auswahl oder Konstruktion eines Verdampfers mit den richtigen Funktionen kann der Energieverbrauch erheblich gesenkt und gleichzeitig eine präzise Temperaturregelung gewährleistet werden.

Optimiertes Design der Wärmeaustauschoberfläche

Die Hauptfunktion eines jeden Verdampfers besteht darin, Wärme aus der kalten Raumluft aufzunehmen. Energieeffizienz beginnt mit der Maximierung der Wärmeübertragung pro verbrauchter Kältemitteleinheit. Ein gut konzipierter Kühlraumverdampfer nutzt erweiterte Oberflächenbereiche – wie verbesserte Rippen und strategisch beabstandete Rohre –, um die Wärmeleitfähigkeit zu verbessern, ohne den Kompressor zu mehr Arbeit zu zwingen.

Zu den wichtigsten Aspekten gehören:

• Flossendichte und -geometrie : Gewellte oder mit Lamellen versehene Lamellen erhöhen die Turbulenzen und durchbrechen die Grenzluftschicht, die die Spule isoliert. Dadurch kann mehr Wärme bei geringerem Luftstromwiderstand übertragen werden.
• Rohranordnung : Versetzte Rohrmuster fördern im Vergleich zu Inline-Konfigurationen eine bessere Luftmischung und verbessern so den Gesamtwärmeübertragungskoeffizienten.
• Materialauswahl : Kupferrohre mit Aluminiumlamellen sind aufgrund ihrer hervorragenden thermischen Eigenschaften und ihres geringen Gewichts nach wie vor eine gängige hocheffiziente Kombination.

Ein Verdampfer, der die Oberfläche mit dem Kältemittelfluss ausgleicht, sorgt dafür, dass das System den Sollwert schnell erreicht und früher abschaltet, wodurch die Laufzeit verkürzt wird.

Intelligente Abtaumechanismen

Die Ansammlung von Frost auf den Verdampferschlangen wirkt isolierend und verringert die Effizienz des Wärmeaustauschs minimal. Ein mit einem intelligenten Abtausystem ausgestatteter Kühlraumverdampfer kann unnötige Energieverluste verhindern. Herkömmliche zeitgesteuerte Abtausysteme werden oft zu früh oder zu spät aktiviert, was entweder zu einer verschwendeten Wärmezufuhr oder zu übermäßiger Frostbildung führt.

Zu den energiesparenden Abtaufunktionen gehören:

• Bedarfsabtauung : Verwendet Sensoren, um die tatsächliche Frostdicke oder den Druckabfall an der Spule zu erkennen und löst nur bei Bedarf eine Abtauung aus.
• Elektrische vs. Heißgas-Abtauung : Während die elektrische Abtauung einfach ist, ist die Heißgas-Abtauung (Umleitung wärmer Abgase vom Kompressor) im Allgemeinen energieeffizienter, da sie Abwärme wiederverwendet.
• Steuerung der Abtaubeendigung : Das Stoppen des Abtauzyklus, sobald die Spule eine eingestellte Temperatur erreicht (z. B. 5–10 °C), eine Überhitzung und reduziert das Eindringen von Wärme nach dem Abtauen.

Eine intelligente Abtaustrategie kann den jährlichen Kühlenergieverbrauch deutlich senken, insbesondere bei Anwendungen, die unter dem Gefrierpunkt betrieben werden.

Hocheffiziente Lüfter- und Motorkonfiguration

Luftbewegung ist für die konvektive Wärmeübertragung unerlässlich, Ventilatoren verbrauchen jedoch Strom und führen dem Kühlraum Wärme zu. Ein energieoptimierter Kühlraumverdampfer verwendet Lüfter und Motoren, die für eine niedrige spezifische Lüfterleistung (SFP) ausgewählt wurden. Zu den wichtigsten Designoptionen gehören:

• Elektronisch kommutierte (EC) Motoren : Diese bieten einen höheren Wirkungsgrad (über 70 % gegenüber 40–50 % bei Spaltpolmotoren) und ermöglichen eine bedarfsgerechte Drehzahlregelung.
• Aerodynamische Lüfterblätter : Optimierte Flügelformen reduzieren Geräusche und Stromverbrauch und sorgen gleichzeitig für den erforderlichen Luftstrom.
• Frequenzumrichter (VSDs) : Passen Sie die Lüftergeschwindigkeit entsprechend der tatsächlichen Kühllast an, anstatt ständig mit voller Geschwindigkeit zu laufen.

Eine geringere Wärmeentwicklung des Lüfters bedeutet auch eine geringere Kühllast, wodurch ein positiver Kreislauf der Effizienzverbesserung entsteht.

Richtige Kältemittelverteilung und -kreislauf

Eine ungleichmäßige Kältemittelverteilung führt dazu, dass einige Kreisläufe verhungern (was zu Überhitzung und Ineffizienz führt), während andere überflutet werden. Ein hochwertiger Kühlraumverdampfer verfügt über einen sorgfältig konstruierten Kältemittelkreislauf, um einen gleichmäßigen Fluss über alle Rohre hinweg zu gewährleisten. Dies wird häufig erreicht durch:

• Ausgewogene Futtersysteme Verwendung von Düsenverteilern oder kleinen Erweiterungsgeräten.
• Mehrere Parallelschaltungen Die Leistung des Verdampfers an das Lastprofil anpassen.
• Ausreichende Anzahl an Kältemitteldurchgängen Um eine turbulente Strömung aufrechtzuerhalten, wird die Wärmeübertragung verbessert.

Wenn das Kältemittel gleichmäßig verteilt ist, arbeitet der Verdampfer nahezu mit seinem theoretisch maximalen Wirkungsgrad, wodurch die Notwendigkeit einer überschüssigen Kältemittelfüllung verringert und die Kompressorarbeit verringert wird.

Geringes Innenvolumen und geringe Kältemittelfüllung

Jedes Gramm Kältemittel im Verdampfer birgt ein potenzielles Leckagerisiko und einen Energieverbrauch beim Pumpen. Moderne, effiziente Designs zielen darauf ab, das Innenvolumen des Kühlraumverdampfers zu minimieren, ohne die Wärmeübertragung zu beeinträchtigen. Geringes Innenvolumen bedeutet:

• Schnellere Systemreaktion auf Laständerungen.
• Reduzierte Kältemittelmigration während der Ausschaltzyklen.
• Geringste Gesamtsystembelastung, was ökologisch und wirtschaftlich vorteilhaft ist.

Diese Funktion ist besonders relevant für Systeme, die Kältemittel mit hohem Treibhauspotenzial (GWP) verwenden, bleibt jedoch auch bei Alternativen mit niedrigem GWP vorteilhaft.

Kondensatmanagement und -entwässerung

Schlecht abgeführtes Kondensat oder Tauwasser kann an der Verdampferschlange erneut gefrieren und Eisbrücken bilden, die den Luftstrom blockieren. Ein energieeffizienter Kühlraumverdampfer verfügt über Funktionen, die eine schnelle Wasserentfernung fördern:

• Schräge Auffangwannen mit ausreichendem Gefälle (mindestens 3–5 Grad).
• Beheizte Abflussleitungen Nur bei Bedarf und mit thermostatischer Steuerung, um eine ständige Leistungsaufnahme zu vermeiden.
• Anti-Icing-Beschichtungen auf Lamellen und Auffangwannen, um die Anhaftung von Eis zu reduzieren.

Eine effiziente Entwässerung reduziert die Häufigkeit und Dauer des Abtauens und senkt so direkt den Energieverbrauch.

Kompatibilität mit erweiterten Steuerelementen

Selbst der effizienteste Verdampfer kann ohne intelligente Überwachung nicht optimal funktionieren. Ein Kühlraumverdampfer, der sich problemlos in elektronische Expansionsventile (EEVs) und speicherprogrammierbare Steuerungen (SPS) integrieren lässt, ermöglicht:

• Präzise Überhitzungsregelung, die sowohl Rückflutungen als auch ineffiziente hohe Überhitzung verhindert.
• Adaptive Abtauplanung basierend auf historischen Daten und Echtzeit-Luftfeuchtigkeit.
• Fernüberwachung und Fehlererkennung.

Steuerungen können auch die Verdampferventilatoren stufenlos regeln oder den Luftstrom je nach Türöffnung oder Produktbeladung anpassen, um eine Überkühlung zu vermeiden.

Vergleichende Übersicht über Energiesparfunktionen

Die folgende Tabelle fasst die besprochenen Hauptmerkmale und ihre wichtigsten Energiesparmechanismen zusammen:

Hinweis: Die genauen Gewinne hängen von der Anwendungstemperatur, der Luftfeuchtigkeit und den Nutzungsmustern ab.

Luftstrommuster und Wurfweite

Die Kunst und Weise, wie die Luft im Kühlraum zirkuliert, wirkt sich direkt auf die Effizienz des Verdampfers aus. Ein Kühlraumverdampfer mit einem gut abgestimmten Luftstrommuster sorgt dafür, dass kalte Luft alle Bereiche ohne Kurzschluss erreicht wird. Zu den wichtigsten Designparametern gehören:

• Wurfweite : Sollte den Raumabmessungen entsprechen; zu kurz hinterlässt heiße Stellen, zu lang erhöht die Lüfterenergie.
• Luftgeschwindigkeit über Spulen : Typischerweise 2–3 m/s für Räume mit mittlerer Temperatur, 1,5–2,5 m/s für Gefrierschränke. Je höher die Geschwindigkeit, desto geringer die Lüfterleistung, möglicherweise ist jedoch eine größere Spulenoberfläche erforderlich.
• Richtungslamellen oder verstellbares Gitter : Ermöglicht eine Feinabstimmung der Luftverteilung, ohne die Lüftergeschwindigkeit zu ändern.

Eine ordnungsgemäße Luftströmung vermeidet Schichtung (warme Luft an der Decke) und verringert den durchschnittlichen Raumtemperaturunterschied, der zur Aufrechterhaltung der Produkttemperatur erforderlich ist, wodurch Energie gespart wird.

Korrosionsbeständige Beschichtungen für langfristige Leistung

Auch wenn dies nicht sofort offensichtlich ist, beeinträchtigt Korrosion von Rippen und Rohren mit der Zeit die Wärmeübertragung. Ein Kühlraumverdampfer, der in feuchten oder salzhaltigen Umgebungen (z. B. Kühlhäusern für Meeresfrüchte) eingesetzt wird, hat folgende Vorteile:

• Epoxid- oder E-Beschichtungen auf Aluminiumlamellen.
• Vorbeschichtete Kupferrohre oder Edelstahloptionen für extreme Bedingungen.
• Hydrophile Beschichtungen Die Wasserbildung statt der Tröpfchenbildung fördern und so den Luftwiderstand verringern.

Die Aufrechterhaltung einer sicheren, korrosionsfreien Oberfläche bedeutet, dass der Verdampfer auch Jahre nach der Installation seine ursprüngliche Effizienz beibehält und Leistungsschwankungen vermieden werden.

Geringer luftseitiger Druckabfall

Der Druckabfall am Verdampfer zwingt die Ventilatoren dazu, härter zu arbeiten. Ein energieeffizienter Kühlraumverdampfer ist ausgestattet mit:

• Größerer Lamellenabstand (z. B. 4–6 mm für Gefrierschränke vs. 3–4 mm für Kühlschränke), um Vereisung und Luftströmungswiderstand zu reduzieren.
• Optimierte Spulentiefe (normalerweise 2–4 Reihen) zum Ausgleich von Wärmeübertragung und Druckabfall.
• Reibungslose Ein- und Ausstiegsübergänge um Turbulenzen zu minimieren.

Ein geringerer Druckabfall führt direkt zu einem geringeren Energieverbrauch des Ventilators – oft ein versteckter, aber wesentlicher Faktor für den Gesamtenergieverbrauch des Systems.

Praktische Überlegungen zur Spezifikation

Berücksichtigen Sie bei der Spezifikation eines Kühlraumverdampfers im Hinblick auf Energieeffizienz die spezifischen Bedingungen der Anwendung:

• Betriebstemperatur : Gefrierschränke unter -18 °C erfordern andere Lamellenabstände und Abtaumethoden als Kühlräume bei 2 °C.
• Relative Luftfeuchtigkeit : Räume mit hoher Luftfeuchtigkeit (z. B. Obstlager) profitieren von größeren Spulenoberflächen und thermischen, aber kürzeren Abtauvorgängen.
• Kältemitteltyp : CO2, Ammoniak, Propan und HFOs haben unterschiedliche Wärmeübertragungseigenschaften, die sich auf eine optimale Schaltung auswirken.
• Erwartetes Lastprofil : Ein Raum mit häufigen Türöffnungen erfordert eine bessere Luftzirkulation und eine schnellere Herunterziehmöglichkeit.

Kein einzelnes Verdampferdesign ist für alle Anwendungen perfekt. Die energieeffizienteste Lösung ergibt sich aus der Anpassung der Funktionen an die Betriebsrealität.

Fazit

Das Erreichen einer hohen Energieeffizienz in einem Kühllager beginnt mit der Auswahl oder Konstruktion des richtigen Kühlraumverdampfers. Zu den Hauptmerkmalen gehören optimierte Wärmeaustauschflächen, intelligente Abtaumechanismen, hocheffiziente Lüfter und Motoren, ausgewogener Kältemittelkreislauf, geringes Innenvolumen, effektive Entwässerung, Steuerungskompatibilität, richtiges Luftstromdesign, Korrosionsbeständigkeit und geringer luftseitiger Druckabfall. Jedes dieser Elemente trägt dazu bei, die Kompressorlaufzeit, die Lüfterenergie und den Abtauwärmeeintrag zu reduzieren – ohne die Temperaturstabilität zu beeinträchtigen.

Durch die Konzentration auf diese technischen Details können Anlageneigentümer und Kältefachleute die Betriebskosten und die Umweltbelastung senken.
